半掛車自動化生產線布局
一、半掛車整體結構由五大系統構成,分別是:
1、底盤系統。包括輪胎、鋼圈、車橋、板簧等。
2、水路、電路、氣路系統。包括水箱、淋水、水管,氣筏、氣管,車燈、線路,等。
3、車架系統。包括懸架、大梁、貫穿梁、底板等。
4、車廂門板系統。包括前后車廂門、兩側車廂門、豎樁等。
5、附件系統。包括蓬布桿、鎖桿、工具箱等。
以上五大系統,在半掛車生產過程中,相互獨立又不可分割。在企業生產線布局時,要達到合理利用廠房面積,減少工序間周轉,需要統籌考慮,整體規劃。特別是在當前人力資源緊張情況下,還需要考慮以自動化設備代替人工,降低勞動強度、減少人工,又提***率和增加效益。這是老廠技術改造和新廠建線首先考慮事項。
二、半掛車生產線主要工藝流程
1、縱梁:腹板下料,拼裝點焊,焊接,割孔,校正。
2、車架總成:縱梁與橫梁拼裝,貫穿梁與邊梁組對,懸架安裝,車架總體焊接。

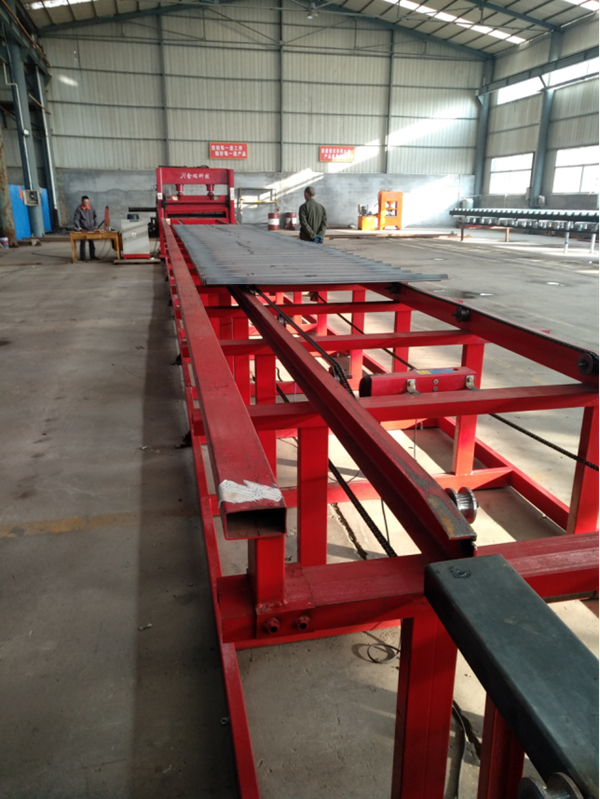

3、車廂門:下料,瓦楞板壓制成型,車廂門組對,車廂門焊接。
4、車廂門安裝焊接。
5、涂裝。
6、車橋底盤裝配。
7、配件裝配。
以上7個工藝流程組成半掛車五大系統。五大系統由五條生產線完成。每條生產線采用流水線的生產模式,便于培養一線操作人員,組織調度生產,提高生產效率和產品質量。
三、生產工藝裝備
按日產10輛半掛車編制設備配置,需要以下設備:

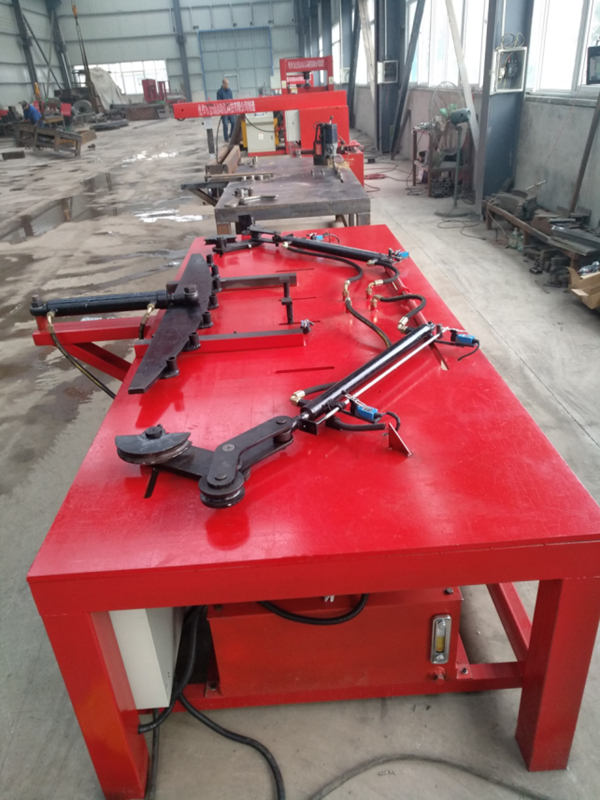

等離子切割機,埋弧焊,剪板機,折彎機,鋸床,瓦楞板成型機,瓦楞板自動焊接機,車廂門組對機,蓬布桿自動成型機,瓦楞板折邊機,縱梁組對工裝,車架組對工裝,焊機,等。
四、焦作市金瑞自動化科技有限公司是為專用車企業生產研制專用成套裝備的高科技企業。 公司自成立已來,為國內近百多家專用車制造公司進行生產線工藝布局、提供設備,產品具有自動化程度高、操作簡單等優點,產品質量國內***,得到國外客戶的認可。

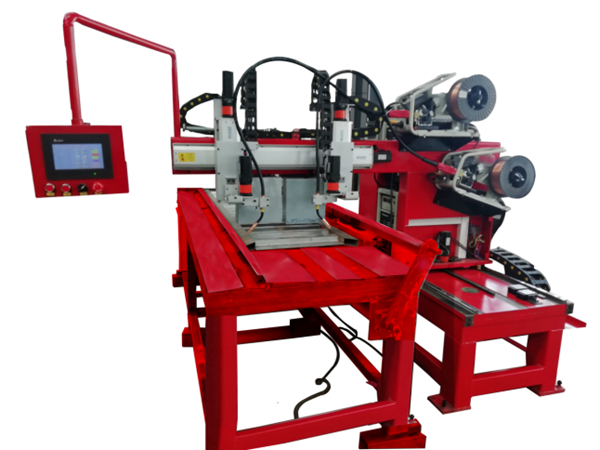

公司擁有高素質的產品設計***技術人員,焊接、液壓、機械、編程***工程師數名,可以保證我們提供的設備在各用戶得到良好應用。公司自主研發的瓦楞板自動成型機、瓦楞板自動焊接機、拼板自動焊、異型截面環縫自動焊、工字梁拼焊機、車架組對工裝、車廂門組對工裝、蓬布桿成型機等設備,結合客戶需求和我公司經驗為客戶量身定制的生產線布置和專用裝備,在專用車行業受到一致的好評。
焦作市金瑞自動化科技有限公司
二○一九年六月十六日
